CONSOLA DE CONTROL MANUAL MULTIPLEXADA 2 CABLES PER PAS A 800m
Sistema de control multiplexat d’entrada i sortida manual mitjançant polsadors i bolet d’emergència o atur per torniquets, portells, barreres, portes automàtiques, pilons, etc. Permet el control de cada equip mitjançant el receptor RPLEX amb tres relés amb sortides lliures de tensió.
Versions d’1, 2 o 3 passos tots amb polsadors cromats d’ús intensiu i bolets de seguretat o atur.
ARQUITECTURA
Alimentant el receptor RPLEX 12V 450mA, disposarem de tres sortides de relés lliures de tensió per al control de dis-vos a distància mitjançant dos cables des de la botonera.
NOTA
La Bolet d’emergència o atur disposa de dos contac-tes 1 NA per equips com torns o portells que precisen d’aquest contacte i un altre de NC per equips com barreres o pilones que solen utilitzar un contacte Normalment Tancat.
El receptor 4Sal alimenta cada pas mitjançant els dos cables a distàncies fins 800m.
| CM46 MPLEX/1 | CM46 MPLEX/2 | CM46 MPLEX/3 | |
| Pulsador Entrada | Intensivo NA x1 | Intensivo NA x2 | Intensivo NA x3 |
| Pulsador Salida | Intensivo NA x1 | Intensivo NA x2 | Intensivo NA x3 |
| Botón Emergencia | NA+NC x1 | NA+NC x2 | NA+NC x3 |
| Caratula Aluminio | 1070 2mm Plata | ||
| Caja Pupitre | ABS RAL 7032 | ||

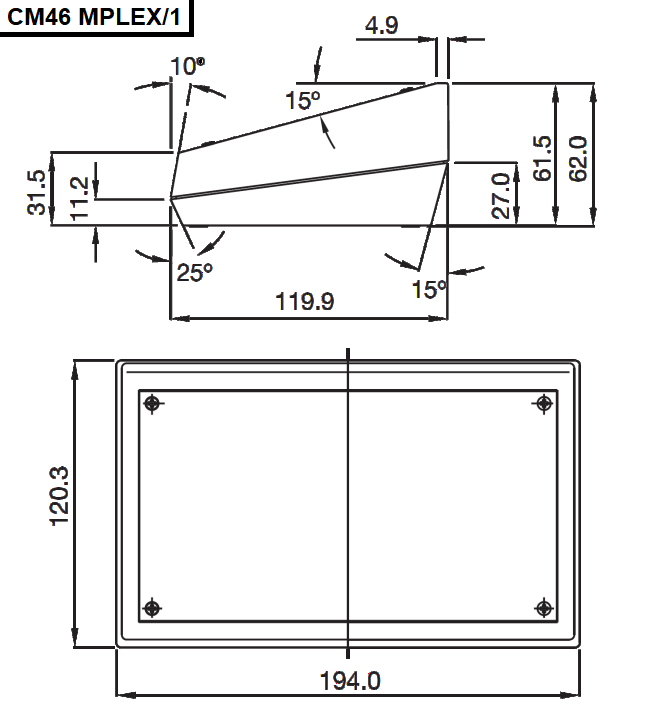

| Medidas | 194x120x62 | 268x184x78 | 268x184x78 |
| Nº Receptores | RPLEX x1 | RPLEX x2 | RPLEX x3 |
Documentación técnica del producto CM46MPLEX-ACR.pdf 397,6 KiB
