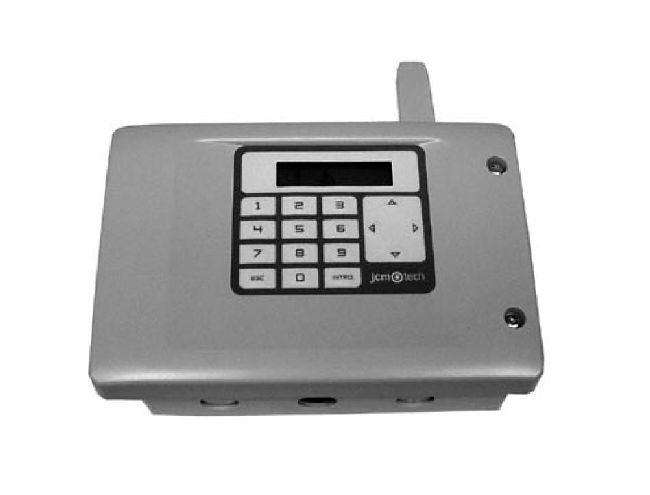

Central d’Accessos autònoma Access 1000

Fitxa Tècnica

Freqüència 868,35MHz
Codificació Codi canviant d’alta seguretat
Memòria 1000 codis (ampliable a 2000)
Esdeveniments 2000 codis
Nombre de relés 2 (ampliables a 4)
funció antipànic
Configurable en els 4 relés (operativa a 1 sol relé a la vegada)
Funció alarma Només disponible amb elements de proximitat amb funció d’alarma
Alimentació 230Vac / 12Vac / dc
Rang en 12V dc 11V – 19V dc
Rang en 12V ac 8 V – 14 V ac
Contactes relé 1A
Consum repòs / func. 27mA / 57mA a 230Vac 150mA / 550mA a 12V ac / dc
Bateria CR 2032 3VDC
(Data / hora / esdeveniments)
Sortida control d’accés BUS-L (màx. 4 lectors sense alimentació externa)
Temperatura func. -20ºC a + 85ºC
Estanquitat IP42
Dimensions 170x100x40mm
Dimensions caixa 220x220x75mm

INSTAL·LACIÓ I CONNEXIONS

• Fixar la part posterior de la caixa a la paret utilitzant els tacs i cargols subministrats. Passar els cables per la part inferior de l’equip. Connectar els cables d’alimentació en els borns del circuit imprès, seguint les indicacions de la serigrafia de la placa. Tancar la tapa de l’equip amb els cargols subministrats per a això.

FUNCIONAMENT

• En alimentar l’equip, apareix en pantalla el nom de la central, la versió de programa i la data i hora. En rebre un codi l’equip comprova si està en la memòria, activant el / s relé / s programats. En pantalla es visualitza la posició de memòria que ocupa el codi rebut i el / s relé / s que activa el canal enviat pel dispositivo.Si el codi del dispositiu no està gravat a la memòria, la central no realitza cap acció i es visualitza en pantalla el missatge “NO”.

  MENÚS
  Per entrar al menú, prémer qualsevol tecla i la central demanarà la contrasenya. Entrada la contrasenya de quatre dígits amb les tecles numèriques. Si la contrasenya és errònia, apareix en pantalla el missatge ERROR 1 i l’equip emet un senyal sonor. De sèrie la contrasenya ve escrita en una etiqueta adhesiva situada a la targeta de memòria. Els menús que es visualitzaran seran:
  1- CONF SISTEMA: Permet configurar: data / hora, relés, canals i idioma.
  2- CONF CODIS: Permet realitzar altes, baixes, destruccions i descomptes.
  3- CONF APB: Permet configurar la temporització de l’Antipassback i resetearlo.
  4- ESDEVENIMENTS: Permet visualitzar els esdeveniments i eliminar-los. Mitjançant les fletxes canviem de menú. Per validar cada opció, prémer la tecla INTRO. Fletxes desplaçament menús C Tecla d’entrada de menús INTRO Tecla d’entrada de menús o de validació d’opcions ESC Tecla de cancel·lació Si no es realitza cap acció, l’equip surt automàticament de programació passats 60 segons i realitza dos senyals sonores curtes. ACCESS – 1000
