Descripció

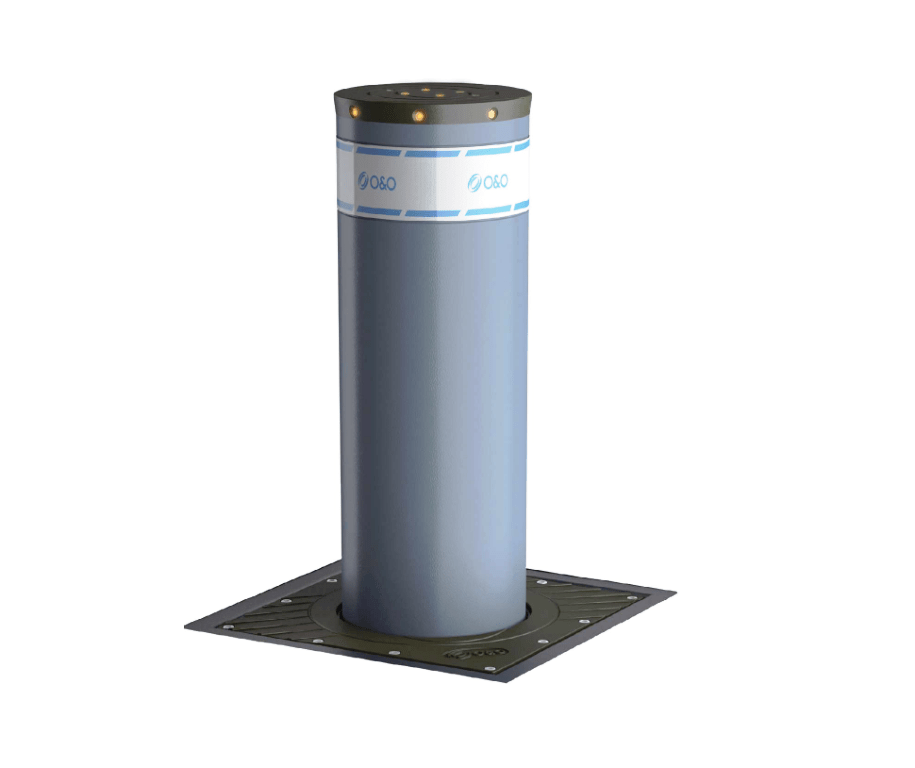

Protecció anti-terrorisme amb un sol piló dotat de bomba hidràulica independent en cada un. Accés de servei simplificat. Protecció sensor de l’interruptor anti-manipulació (opcional).
Resistència a ruptura: 667.000 J. Temps de treball pujada: ≤ 7,0 s; baixada: 4,0 s. Freqüència de funcionament màxima fins a 2.000 operacions / dia MCBF 3 000 000 cicles. Sensors de posició en totalment dalt (CDS-K) i totalment retrets (CDS, CDS-K). Coberta superior del piló amb llums led i buzzer. Interfícies per al control remot (només CDS-K). En cas de pèrdua de potència – Versió estàndard STD: piló s’abat. Unitat d’emergència per mantenir amunt (opcional). Versió de Seguretat SCT la pilona es quedarà a dalt. Baixada del piló per mitjà d’una vàlvula que accessible des del terra.
Fitxa Tècnica
QUADRE MANIOBRA
Model: CDS o CDS-K
Nº d’pilons controlables: Max. 4 per a cada CDS-K, Control de grups de pilons per cable paral·lel
Alimentació CDS-K: 1 fase 230 VAC + – 10%, 50-60 Hz (115V ac amb adaptador opcional)
Consum d’energia: 0,55 kW per cada piló (màx 3,10 kW)
Senyalització: Llums LED i brunzidor a la coberta superior, sortides digitals programables
Sensors: Obrir, tancar el pas, de sobrepressió / Obstacle, contra la manipulació
MECÀNICA
Temperatura funcionament: -20 ° C .. 60 ° C (-40 ° C Opció Calefactor)
Grau de protecció: IP 67
Humitat Max .: 100%, sense condensació
Diàmetre exterior: 273 mm
Alçada piló: 800 mm
Profunditat Max: 1140 mm
Material / Gruix Columna: 10mm, acer Fe 510 (S 335 JR)
Obra Civil: En formigó armat, ~ 1000x1000x1400mm
Got Contenidor: Ferro fos, cataforesis negre, doble, separats per l’accés de la bomba hidràulica
coberta superior: Ferro fos, cataforesis negre, amb llums LED i brunzidor
Pes total: ~ 350 kg
Acabat: Cataforesis, pintura en pols o la tapa (opcional acer inoxidable ANSI 304/316)
Color: Estàndard RAL7031 gris blau, altres colors a petició
