Descripción
Realizada con estructura simple pero robusta ha sido diseñada especialmente para funcionar en amplias condiciones de trabajo, como grandes aparcamientos, accesos grandes y/o como complemento de puertas correderas/portones… Unidad de control preparada con el módulo TCP / IP y el módulo RS-485 (módulos opcionales) para informes (diagnóstico) y gestión de la máquina remotamente.
Pintura estándar RAL 3002 con acabado “piel de naranja» y una tipología de trabajo que permite hasta 10.000 maniobras/día en temperaturas de -30ºC a +60ºC.
Dispone de motor ventilado con reductor monobloque lubricado en aceite e incluye un micro-interruptor de seguridad que inhibe el funcionamiento de la barrera cuando se abre la tapa del armario.
Sus principales ventajes son:
DESACELERACIÓN AUTOMÁTICA:
Caja de seguridad con gestión electrónica de la detección de obstáculos y la inversión del movimiento.
DERECHA O IZQUIERDA:
Salida con doble eje para el montaje de la barra (mástil) a la derecha o a la izquierda.
SISTEMA ANTI-IMPACTO:
Sistema de seguridad e inversión de la marcha cuando la barrera toque algún obstáculo y finales de carrera a través de un encoder magnético.
Ficha Técnica
Alimentación: 230Vac 50-60Hz
Revoluciones de Salida: 3,46 rpm
Tiempo de apaerura 4,5 seg.N&D Xtreme3 (6 seg en versión Xtreme5)
Maniobras de Trabajo 20.000 maniobras / 24h en Xtreme3 (5.000 en versión Xtreme5)
Par Proporcionado: 75Nm /230 Nm
Relé de Potencia:Alto estado Sólido ( Zerocrossing)
Cuadro Maniobra: CSB Xtreme
Parada del movimiento : Con finales de carrera electricos
Seguridad al cierre: Reverser electrónico magnético
Reacción al Choque: Inversión de Marcha (Solo en cierre)
Portante: Fe 360 Chapa decapada 2,5mm

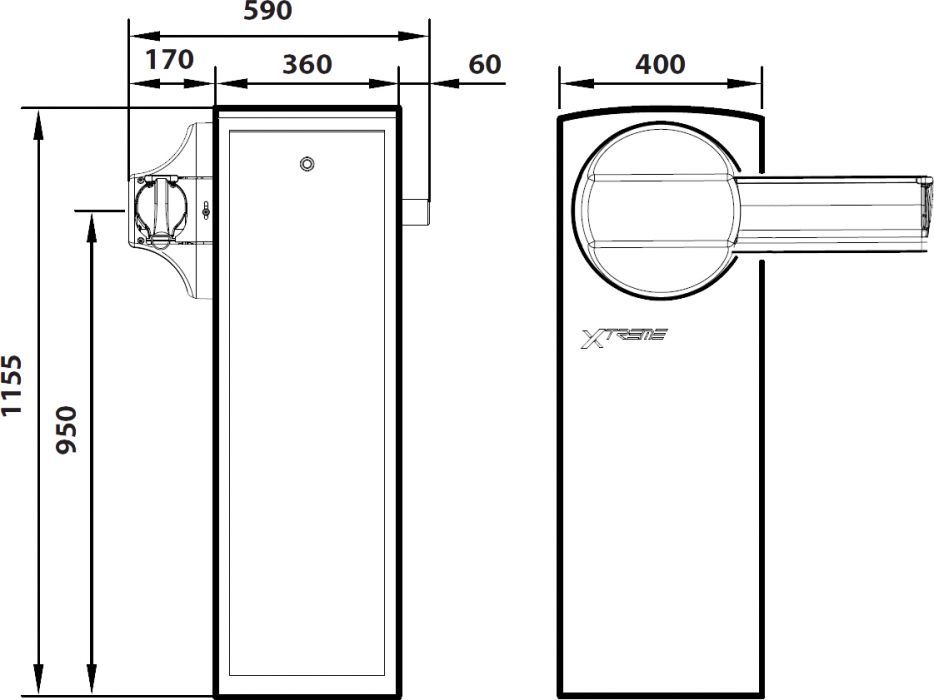

Dimensiones: 360 L x 400 P x 1.155 H mm
Maniobra a Mano: Interna a la estructura
Pintura: Pretratamiento en Catafortesis a 200ºC+Pintura con polvo 180ºC
Color estandard: Polvo Poliester termoendurecedor rojo RAL 7031
Resistencia neblina salina: Instituto “CERMET” 1.000 h (ASTM B 117) sin punto de corrosión
Partes Metálicas: Equipotencial
Grado de Protección: IP 65
Seguridad apertura armario: Microruptor de seguridad (Inive la centralita)
Embalado: Cartón ecológico 420x565x1.380mm
Peso: 110 Kgr.
Asta: Aluminio 6060
Longitud Asta: De 4 a 6m / De 5 a 8m
Color: Blanca con catadióptricos Rojos
Altura desde el suelo: 950mm
Equilibrado: Uno o dos Muelles según accesorios
