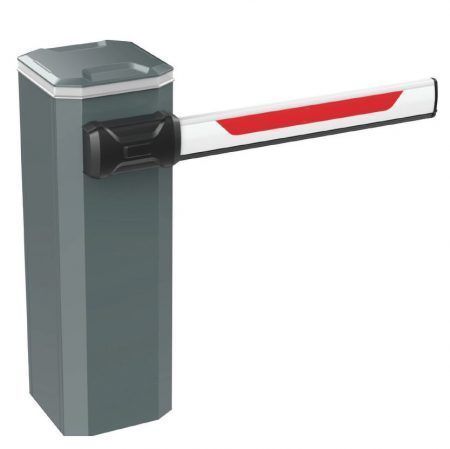

Descripción

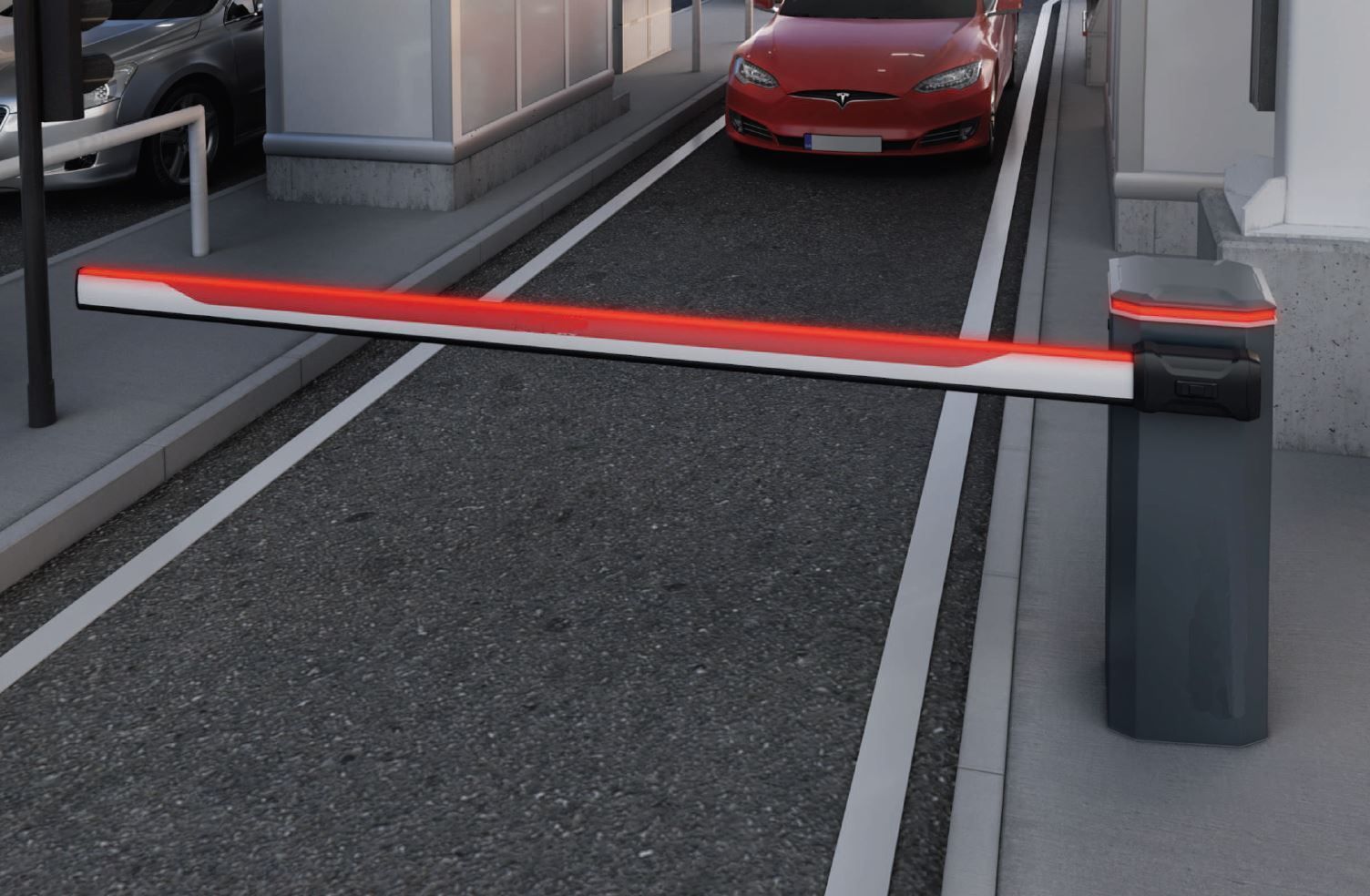

Barrera parking electromecánica profesional con inversor y motor asíncrono trifásico de elevada frecuencia de uso, estudiada y proyectada para operar en las condiciones de uso más variadas como grandes aparcamientos o peajes de autopistas con frecuentes inversiones de movimiento
Estructura auto-portante de acero, tratada en cataforesis y pintada en polvo.
Acceso mediante puerta anterior, posterior y superior para un fácil acceso en tareas de mantenimiento.
Capuchón móvil para operar en la centralita y con preinstalación para luces RGB y bisagra de apertura.
N&D-36 Xtreme APTA PARA TRÁNSITOS INTENSIVOS Y RÁPIDOS o como Barrera para parking
• Central de mando compatible con protocolo TCP/IP y RS485

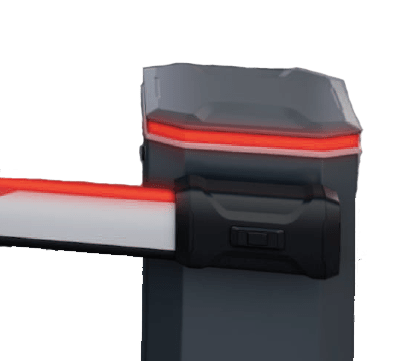

• Capuchón de luces led RGB (opcionales)
• Acceso facilitado gracias a la doble puerta y al capuchón
• Muelle único para pasos hasta 6m
• Doble árbol de salida para instalaciones derecha o izquierda
• Regulación de la velocidad del motor
• Detección de obstáculos con+ gurable con inversión de marcha en cierre
• Mecanismo biela/manivela para un movimiento de la barra
• Disponible versión alimentación eléctrica 115 Vac
Ficha Técnica
Tensión: 230V/115V± 10%; 50 – 60Hz
Tipo y aislamiento Clase F; térmica 150° C; bifase; sumergido en aceite; GR71;B5
Motor Asíncrono Trifásico
Transmisión Levas con Moto reductor
Reductor En baño de aceite
Lubricación MOBIL SHC 626 ISO 68
Transmisión Levas con Moto reductor
Temperatura de funcionamiento – 30º C (Con calefactor) +60ºC
Ralentización Mecánica y topes eléctricos, en apertura y cierre
Tiempo de apertura Entre 0,7 a 3,9 seg.
Maniobras de Trabajo hasta de 3m 20.000 op/día / hasta de 6m 5.000 op/día
Ventilación Reductor en baño de aceite y motor ventilado
Relé de Potencia Alto estado Sólido
Modelo CSB Xtreme
Inversor SI
Comunicación/Contactos TCP/IP y RS485 / Contactos secos libres de tensión
Reacción al Impacto Mecánica y topes eléctricos, en apertura y cierre
Portante Fe 360 Chapa decapada 2,5mm
Dimensiones 493 x 338 x 1.030 mm
Maniobra a Mano Interna a la estructura
Pintura Pre-tratamiento en Cataforesis a 200ºC+Pintura con polvo 180ºC
Color estandard Polvo Poliéster termo endurecedor Gris RAL 7031
Acceso Interno Mediante tapa frontal, trasera y superior (Con llave de seguridad)
Partes Metálicas Equipotencial
Grado de Protección IP 54
Seguridad apertura armario Micro ruptor de seguridad (Inhibe la centralita)
Embalado Cartón ecológico 340x450x1.100mm
Peso 70 Kgr.
Asta Aluminio 6060
Longitud Asta De 1,7 a 6 m
Color Blanca con catadióptrico Rojo
Altura desde el suelo 1030mm
Equilibrado Muelle de compresión Único para pasos de hasta 6m
Luz Cúpula A Leds Rojo/Verde intermitente y diagnóstico
ART/A Conjunto Barra articulada con accesorios
Color-B Color Cuerpo en carta RAL
